すみません、色を変更し忘れました。つないではいけません。

了解です。

今日部品が全部揃いますので今日中に完成予定です。

今後はこちらでお願いします。
--------------------------------------------
作り直しの結果

１２３００６０８９（押した順番。０は消灯）
それ以後
１０を押す.....０
１０をはなす...１０
１１を押す.....１１
１１をはなす...１２
押す...........０
はなす.........０
押す...........１１
はなす.........１２
これの繰り返し

配線チエックは大丈夫だと思います。
コントロール基板からケーブル、LED基板までの１２本導通チエックもOKです。

写真と図面を原寸大でOHPフイルムに印刷して重ねてチエックしましたが私が見る限り間違えていないようです。

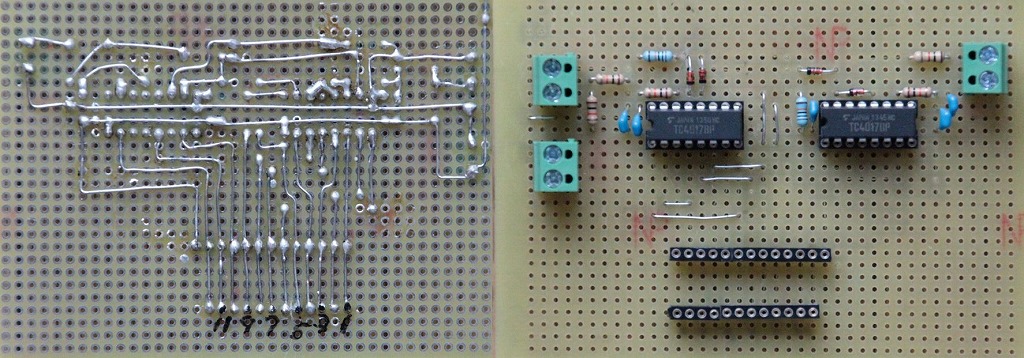

見にくいですが写真を添付します。

次のよう事がわかりました。

４０１７によって現象が変化します。
一番いいのが、、、、
４，５，７が点灯しないで、１２から１へ戻ります。
４０１７を１０個買いましたがそれぞれ違いがあります。
現在５個だけテスト済です。

また報告します。

本来はスイッチを押したときにしか状態が変化しないはずですが、スイッチを離したときにも変化していますね。

最初の基板では、Resetを押した後は1～12までは正常動作していましたが、新規作製の基板では、それより症状が悪化しているようです。

Selectスイッチ周辺がおかしいのかもしれません。実際の写真をチェックしてみます。

できました！
右の4017と左の4017の組み合わせで1組見付けてすべてOKです。
4017がこんなにムラがあるとは思いませんでした。
配線は間違え無かったです。
いろいろとご心配おかけしました。
あとのリレー基板等は大丈夫だと思います。

今迄にわかったこと。
４０１７は
左側で１０個のうち4個がOKで右側に持ってくるとOKなものがあります。

いずれにしても組み合わせを選ぶのがむつかしいです。

結局4017が壊れていたのが原因ですか。

千石で買ったデジタルICが壊れていたことなど今までなかったです。静電気が起きる季節でもないですし。不思議です。

４０１７で一番の多い不良品は、１～９までは順調ですがそれ以後１０、１１，１２，１０，１１，１２の繰り返し（表からみて左の４０１７）。
右は８０％はOKでした。

全部の試運転が終了しました。すべてOKです。

４０１７は１～９まではどのICでもOKですが１０～１２がなかなかうまくいくのがみつかりません。

１０～１２へ飛ぶ、１０，１１、１２、１０、１１、１２の繰り返しなど１０個の４０１７の動作がほとんど違います。

1個だけ、電源ONの後、しばらく置いて、１０からは２～３秒間をおいてゆっくり押すとうまくいくのが見つかりました、１～９はどれでも問題ありません。

1組の良かった組み合わせがしばらくすると、調子悪くなりました。
１～９はどれも問題ありませんが１０～１２の間、、、

９の次
押す、、、１０
はなす、、１１
押す、、、１１
はなす、、１２
押す、、、１０
はなす、、１１
押す、、、１１
はなす、、１２
これの繰り返しです。

１０個全部入れ替えたりしましたが１０からは点灯しないのも数個あります、左右入れ替えるとまた違った動きですが１～９までは全部OKです。

しばらく様子をみます。

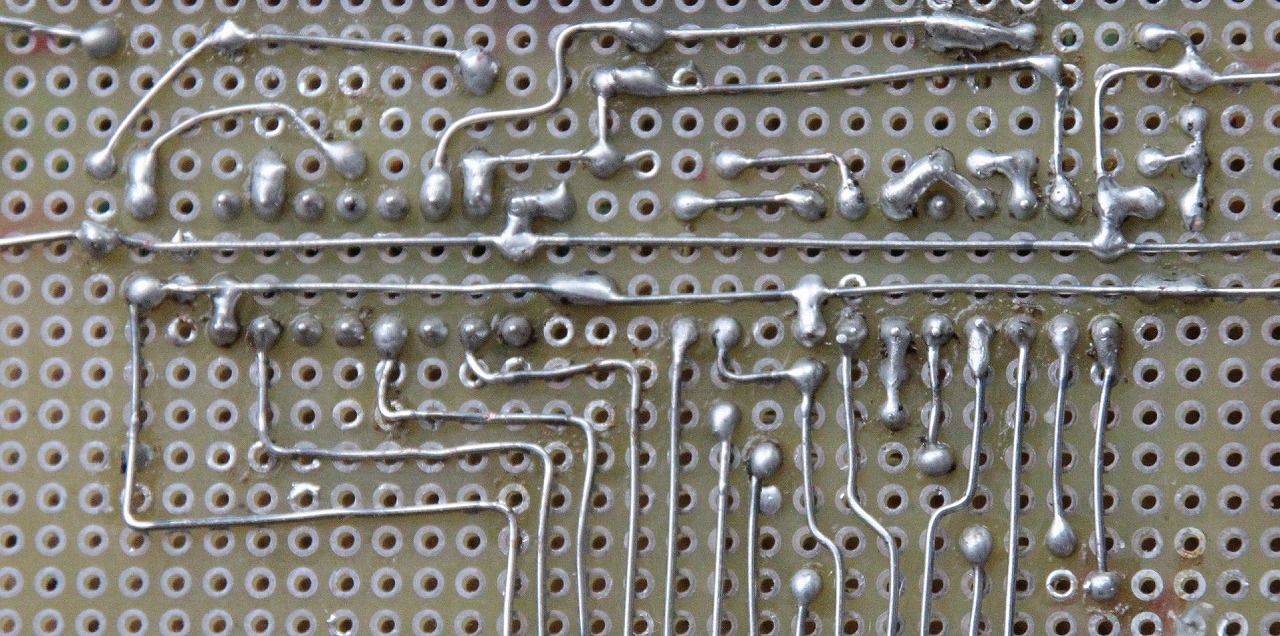

配線部分拡大写真をお送りします。

4017は中学生時代にさんざんお世話になった石です。
動作の不具合は全くありませんでした。
想像出来るのは、何れかの入力端子がハイインピーダンス状態になる時があるのでは無いかと思います。
今回は非常にユニークなカスケード接続をされて居るので、何かの条件が悪い方に傾くと動作が不安定になるかも知れません。
今の私の環境では投稿写真を拡大出来る手段がありませんでしたので、確認出来ませんが、周辺の抵抗値等も再確認して見てはどうでしょう。

かなり昔の話なのではっきりとした記憶ではないのですが、当時アナログ風味の時計を作ろうと4017を多数使って居たことを思い出しました。
12カウントを2個でカスケードするのが上手く行かず、一つ目のキャリーフラグを使って二つ目に引き渡していたような気がします。

hiroさんも早いですね。

スイッチを離したときにも動作するのが気に入りません 。動作が安定しないのは、入力端子が電気的に浮いているからのような気がします。写真を見ても特に怪しいところはなさそうですが。

部品面からみて部品が刺さっているように見えても、足を引っ張るとすぐに抜けるようなことはないですかね。

表示基板のLEDの抵抗は何Ωをつけていますか。配線図では1kΩ～4,7kΩと書きましたが、これを4.7kΩとしても同じ症状でしょうか。

電源の+6VとGND間に10μFくらいの電解コンデンサをつけても良くなりませんか。

LEDまでのケーブルは長いですか。ここが長いと外来ノイズが乗って誤動作する可能性があります。コントロール基板から最短距離でLEDを取り付けたときに誤動作しないのなら、4017とLEDの間に、リレー基板で使っているトランジスタアレイを入れれば、ケーブルを長くしても大丈夫になります。

＞4017は中学生時代にさんざんお世話になった石
そうだったのですか。電子ルーレットの定番ICですね。普通のデコーダICと違って、カウンタが内蔵されているので、パルスを入れるだけで動くという便利さがあります。

11以上の周期にするにはいろいろな方法があるようですが、桁上がり後には、表示を消す必要があるのが面倒です。この回路では10個目を非表示としていますが、10個全部表示させて、桁上がり後は下位のLEDの電源を切るという荒業も考えられます。

原因をいろいろ考えたのですが、この回路では、出力の1本（10個目の11pin）をクロックイネーブル（13pin）に戻しているで、11pinにノイズが乗ると誤動作する可能性があります。ブレッドボードで動作確認したとき、LEDを明るくしすぎると、出力電圧がかなり下がって4Vにまで落ちました（電源電圧は6V）。出力電圧が下がると、ノイズマージンが小さくなるので、LED表示基板までのケーブルに乗ったノイズを拾いやすくなります。そのことを考えて、上の返答では、LEDの抵抗とケーブル長さを気にしたわけです。この回路では、ICの数を減らすためにLEDを直接ドライブしていますが、動作環境を考えると、LEDドライバを入れたほうがいいかもしれません。

他の原因を考えると、プルダウンやプルアップの抵抗（100kΩ）が少し大きすぎるかもしれません。ICの数を減らすために、ダイオードロジックを使っているので、プルダウンやプルアップが必要となりますが、この抵抗は10kΩ程度としたほうがいいかもしれません。この回路は機織（はたおり）機に使うので、モータのノイズや電源電圧の変動がかなりありそうです。消費電流をなるべく減らす必要はないので、あえて高抵抗を使う必要はないかもしれません。

プッシュスイッチ周辺のチャタリング除去部分は10kΩと0.1μFの組み合わせですが、これは他と比べたら問題は少ないと思います。0.1μFの容量を大きくするとノイズに強くなりますが、スイッチの応答が遅くなり、使い勝手が悪くなります。

darumaさんの回路といい、この回路といい、今回はすんなり動作しないですね。

＞表示基板のLEDの抵抗は何Ωをつけていますか
4.7KΩでLED基板までの長さは２５ｃｍです。
LEDへのコネクタピンに直接LEDをさしてみましたが改善されません。

＞電源の+6VとGND間に10μFくらいの電解コンデンサをつけても良くなりませんか。
10μFをいれてみましたが変化はありませんでした。

部品の足と半田面の導通をチエックしましたがOKです。
-------------------------------------------
すべての４０１７を左右入れ替えてチエックしましたが１０～１２がうまくいきません。
スイッチをなん10回（２～３０回）か連打すると、中に良くなる４０１７がありましたが、操作していると元の通りになります。
１～９まではすべての４０１７がOKです。

皆さんは2時、4時は寝ていないのですか？それとも起きたのでしょうか？
-----------------------------------------
LEDなしで直接織機につないでみましたが同じでした。

私は全くわかりませんが、１０，１１，１２が出ている４０１７の周辺の問題ではないでしょうか。
抵抗値とかコンデンサとかダイオードなど、変更してテストしてみることはムダでしょうか。
１～９迄は問題ないのですからせっかくここまで来て、このままでは勿体ないと思います。

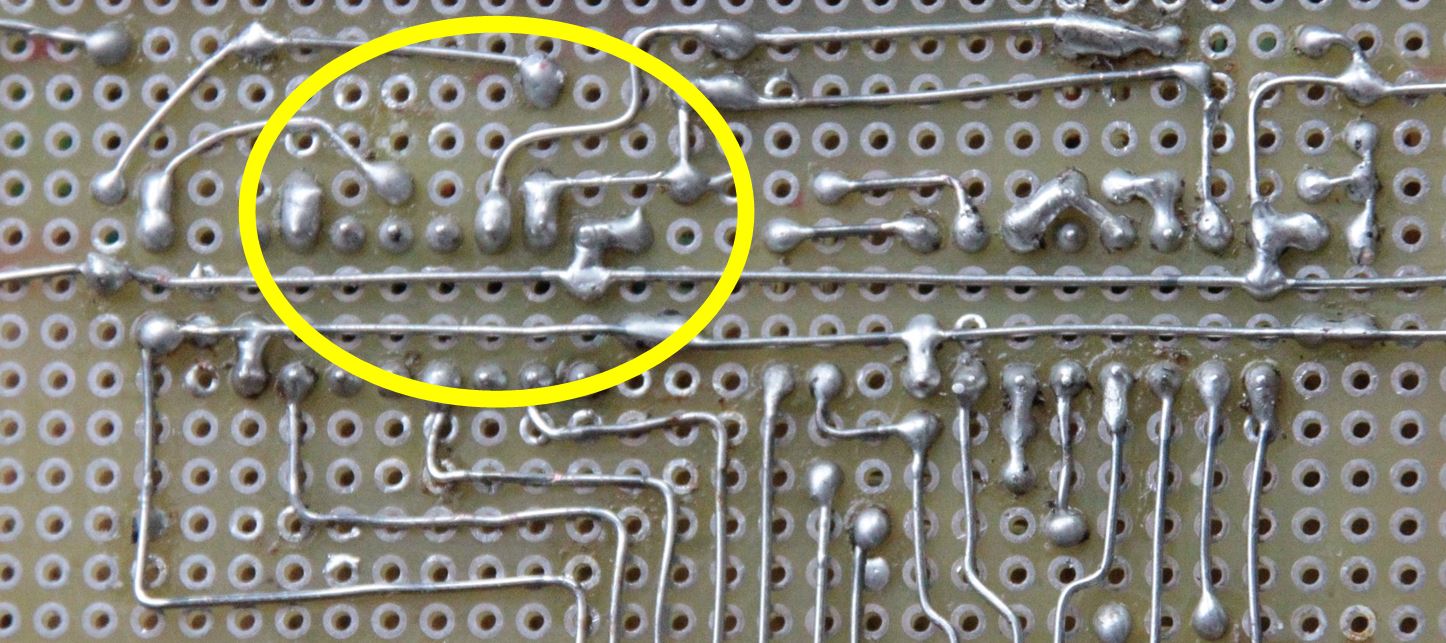

写真の箇所あたりを指で押さえるとよくなります。
物理的におさえてもだめで指でなくてはなりません。
指を離してもしばらくは大丈夫ですがまたダメになり、電源を入れ直すと元の良くない状態に戻り、再び指で押さえて良い状態になります。

この付近のダイオードとコンデンサを交換しましたが変化はありませんでした。

写真の丸印部位に13PのC-INHがあります。
此方がオープン（ハイインピーダンス）の為動作が不安定になっています。
修正方法はinara1さんからの指示をお待ちください。

昨晩はたまたま打合せが長引いて帰宅が遅かったのであの時間です。
普段は寝ております。

hiroさん

アドバイス有り難うございました。

>皆さんは2時、4時は寝ていないのですか？
hiroさんは午前様のようですが、私は起床直後です。なぜ早起きしたかというと、今日は、午後から会社を早退して秋葉原に行くために、超早朝出勤したからです。

自分で配線図を描いておきながら、実際に作っていないのでは示しがつかないので、部材を買ってきました。例のコネクタ付きフラットケーブル（秋月）や、motomuraさんが買ったフラットケーブル用コネクタ（千石）も買いました。基板も同じサイズのを買いました。明日作ってみます。

＞物理的におさえてもだめで指でなくてはなりません
指で押さえると電流がわずかに流れるので、それで良くなるということは、その部分が電気的に浮いている可能性があります。明日作ったとき、その部分（13pin）を故意に浮かせて再現するかもやってみます。

動作が不安定なのは、LED電流が大きいことによるノイズマージンの低下ではなかったのですね。

散財させて申し訳けありません。

１３PINかどうかはわかりませんがその付近です。

コネクタ付きフラットケーブルはいまのところ使わないで千石のでやっています。
千石で６ピンのコネクタを買ってきましたが１６ピンの倍近い値段でした、結局６ピンは使いませんでした。

やっと時間が少し出来たので古い投稿を確認してみました。

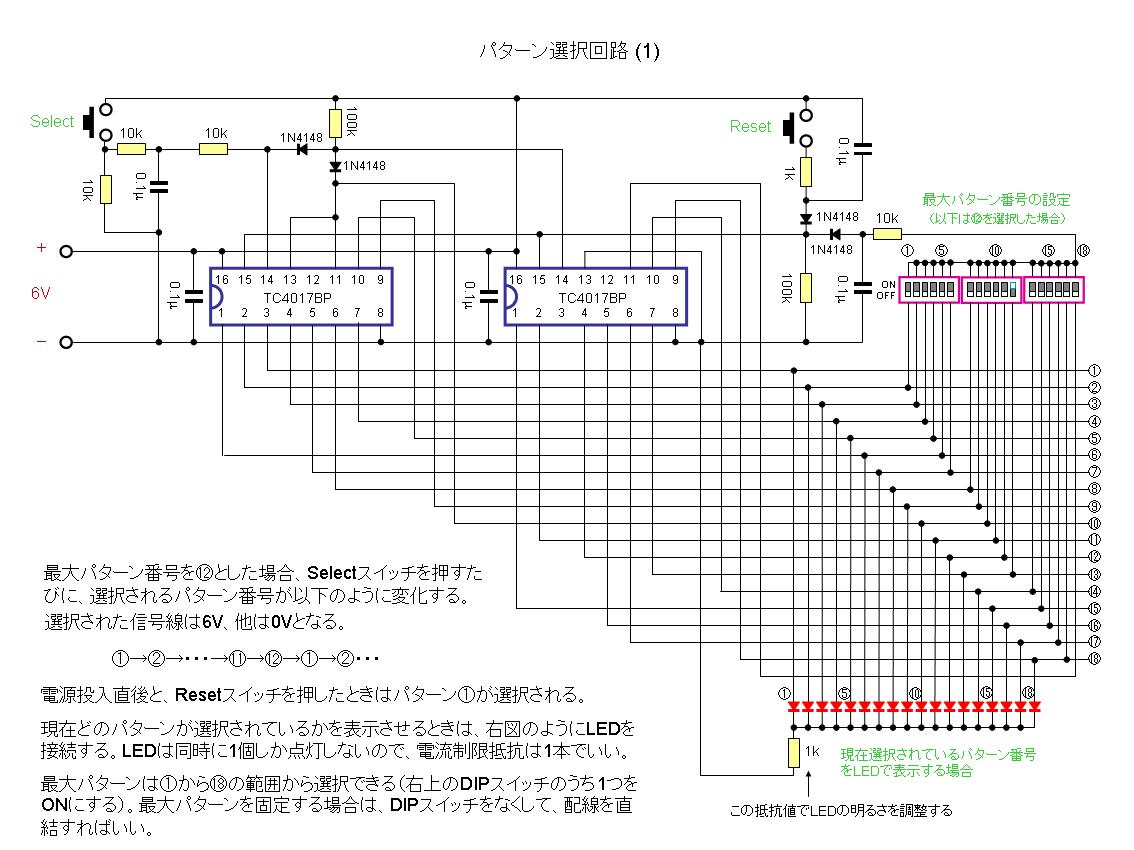

元の回路図
http://bbs3.fc2.com//bbs/img/_454800/454703/full/454703_1402981389.jpg
を見る限り、右4017の13PはGNDに落としてあります。

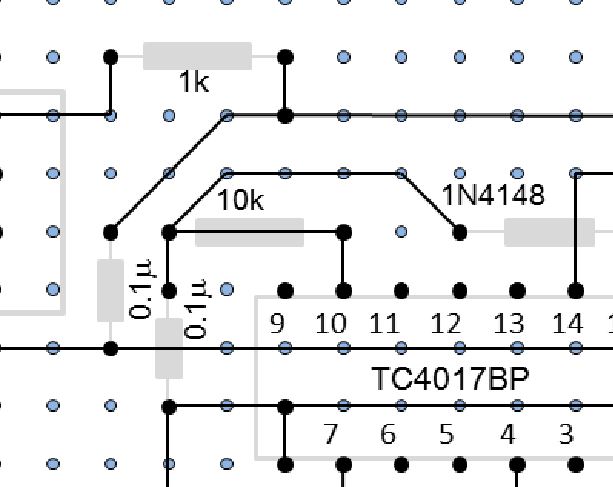

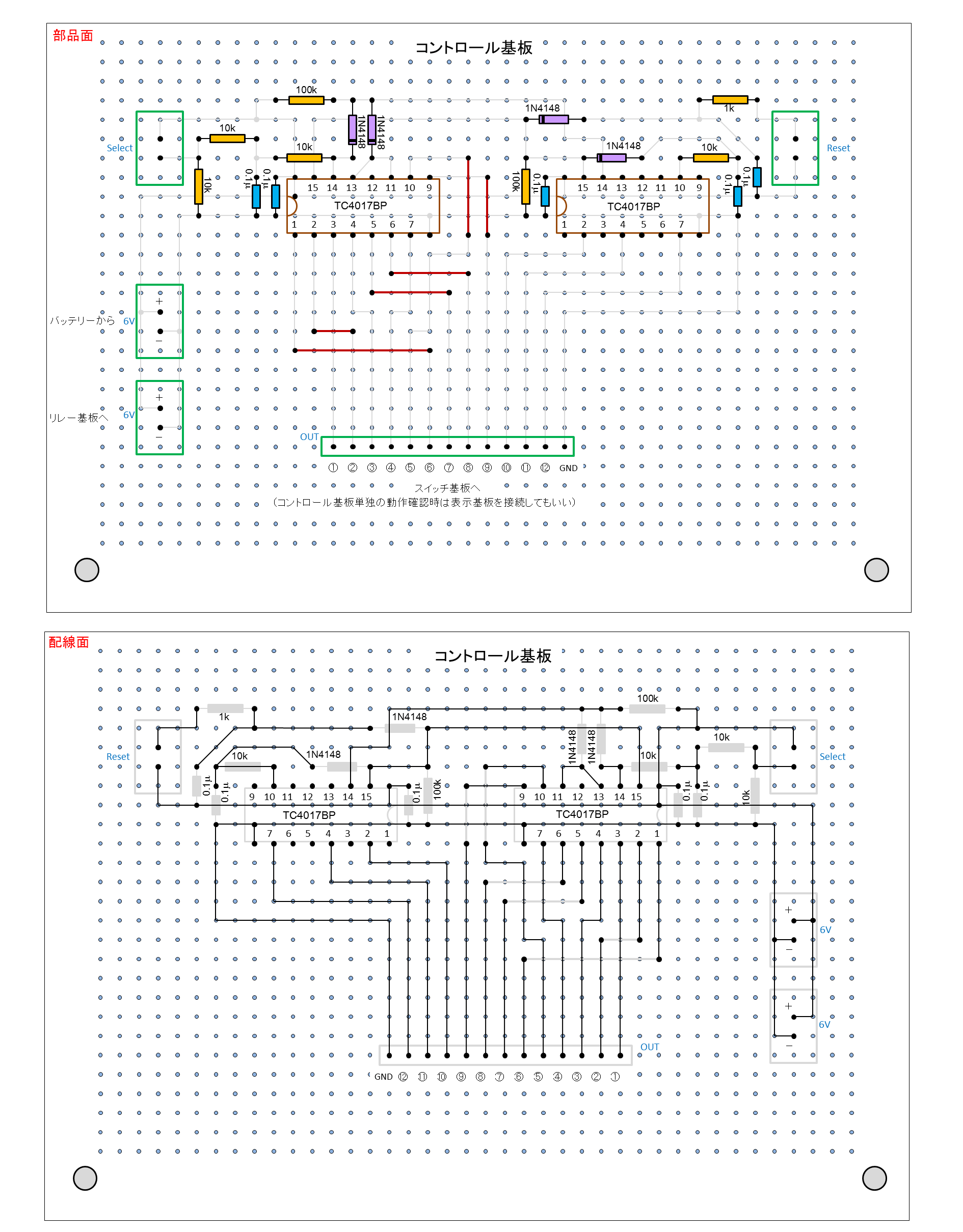

修正版実態図
http://bbs3.fc2.com//bbs/img/_454800/454703/full/454703_1403597297.png
を見ると、13Pはオープンで、motomuraさん製作と同じです。
どう考えても
C-MOSのICですから、入力がオープンで正常に動作する筈もありませんので、元の回路図通り、GNDに落とせば良いのではないかと思います。
4017の下を通過する電源ラインの内下側（8P側）がGNDですから、被覆電線等でも良いので、適当にジャンパすれば解決できるのかもしれません。

hiroさん

ご心配ありがとうございます。

実はhiroさんの「2014/06/27 (Fri) 13:06:22」からヒントを得て、既に解決しましたが、inara1さんがせっかく作って頂いているのでそれをお待ちしてから報告するつもりでした。

hiroさんさすがです。

右4017の13pinがオープンでした。回路図に立ち返ればすぐに分かったことですね（反省）。

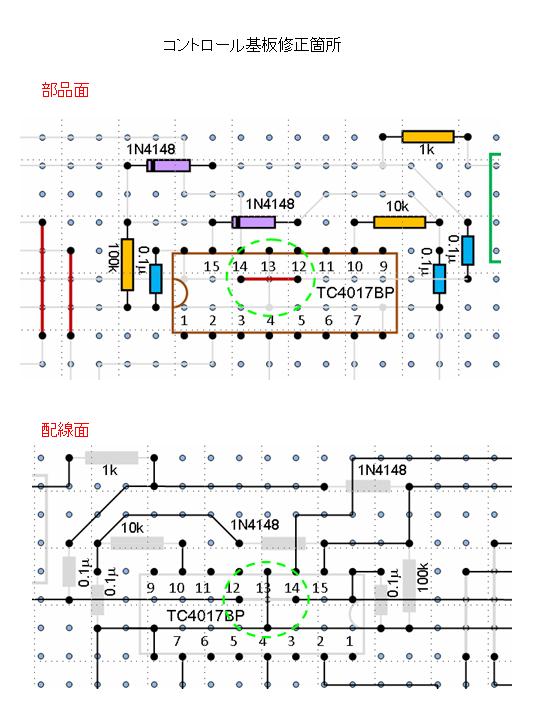

その部分を変更した配線図を添付します。変更箇所はICソケットの下になるので、ジャンパー線を置けるか心配です。もし難しいなら、被覆線などで13pinとGND間を直接つないでください。

これでほぼ解決だと思いますが、後で作って確認してみます。喉の小骨がやっと取れた感じです。

inara1さん、hiroさん

いろいろとありがとうございました。
お陰様ですべて順調に動いております。

これで織機はすべて電子化され、メカ操作はなくなり、ようやく今迄の希望を達成できました。

貴重な勉強をさせて頂き感謝しております。
ありがとうございました。

13pinの配線は終わったのでしょうか。差し替えてもちゃんと動かなかった他の4017も壊れていなかったのでしょうね。

スイッチ回路やリレー回路も完成して、全体で動いたのですか。それは良かったです。

こちらこそちゃんと確認しないまま配線図を出したために、余計なお手間を取らせてしまい申し訳ありませんでした。

こちらはコントロール基板を作っている最中ですが、ただいまちょっと一休みです。

inara1さん

配線も終わりました、４０１７はすべてOKです。

今、取り敢えず添付写真のように機械につけてテストを終りました、すべて正常に動いています、ご安心ください。

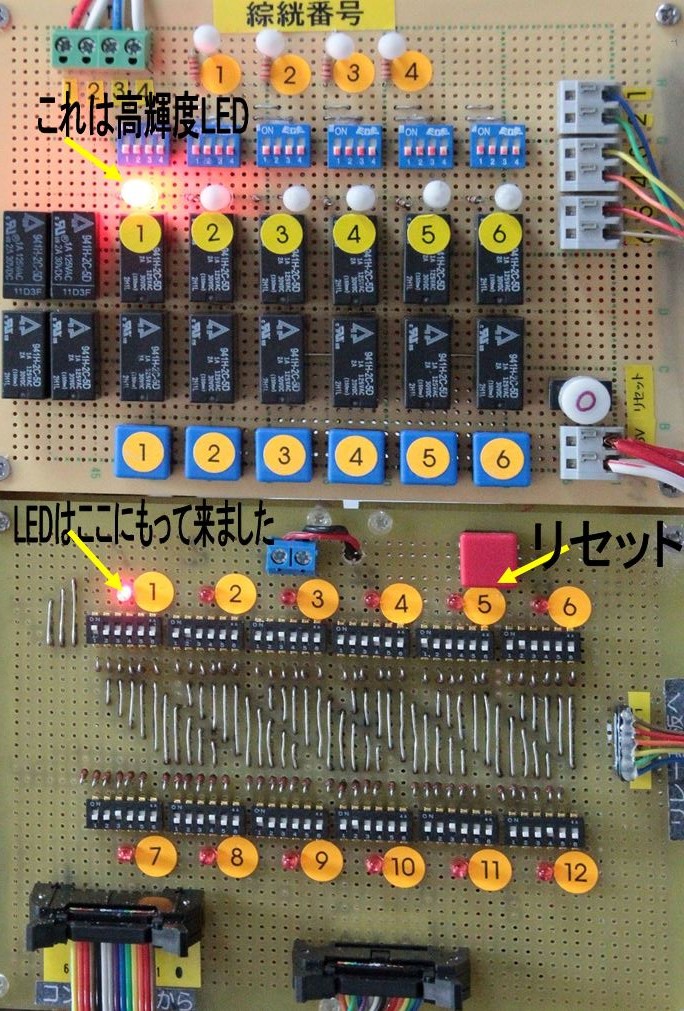

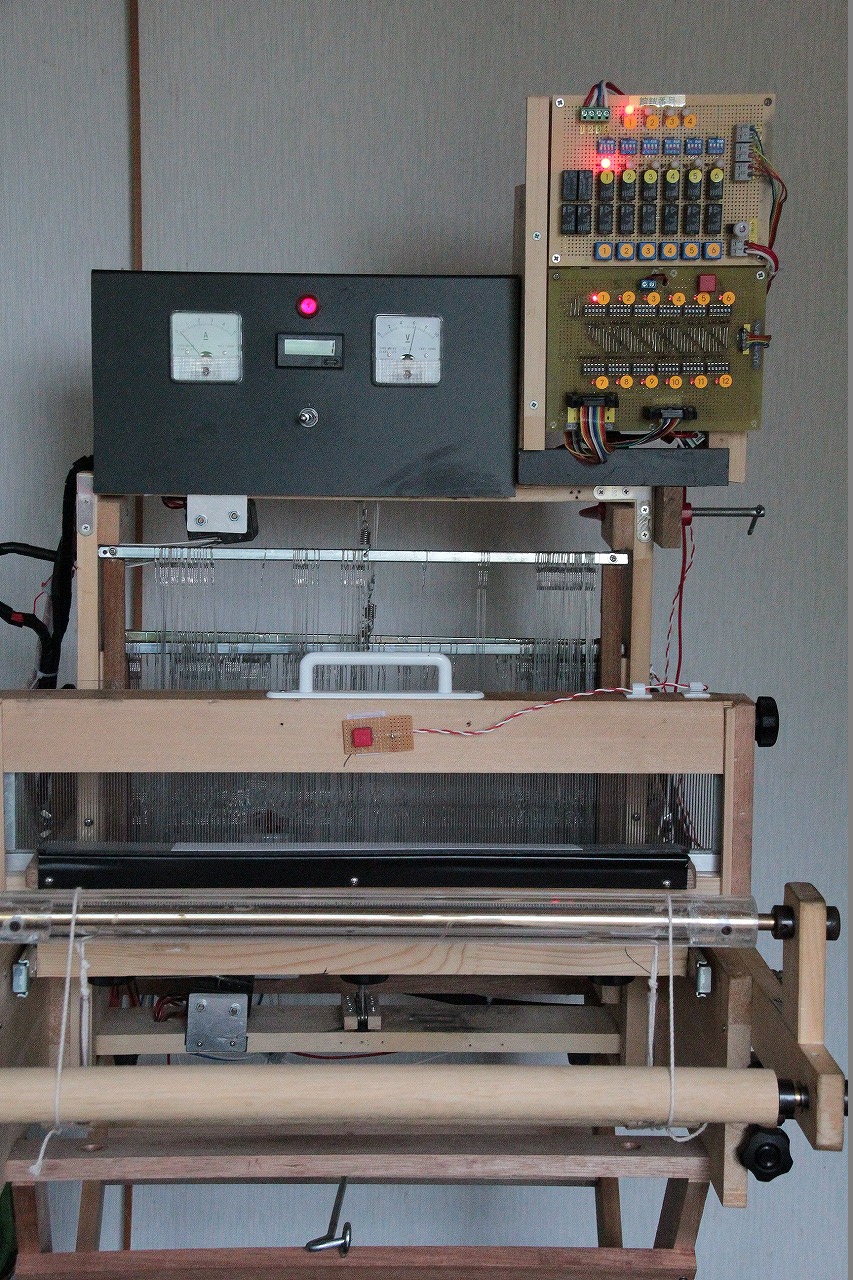

全体の写真です。

真ん中の赤いのがスタートボタンです。
この機械は幅３０㎝まで、長さは何十ｍでも織れます。
足が外れますから卓上でも使えます。

完成ですか。これでどのような絵柄になるのでしょうか。またYouTubeにアップしてください。

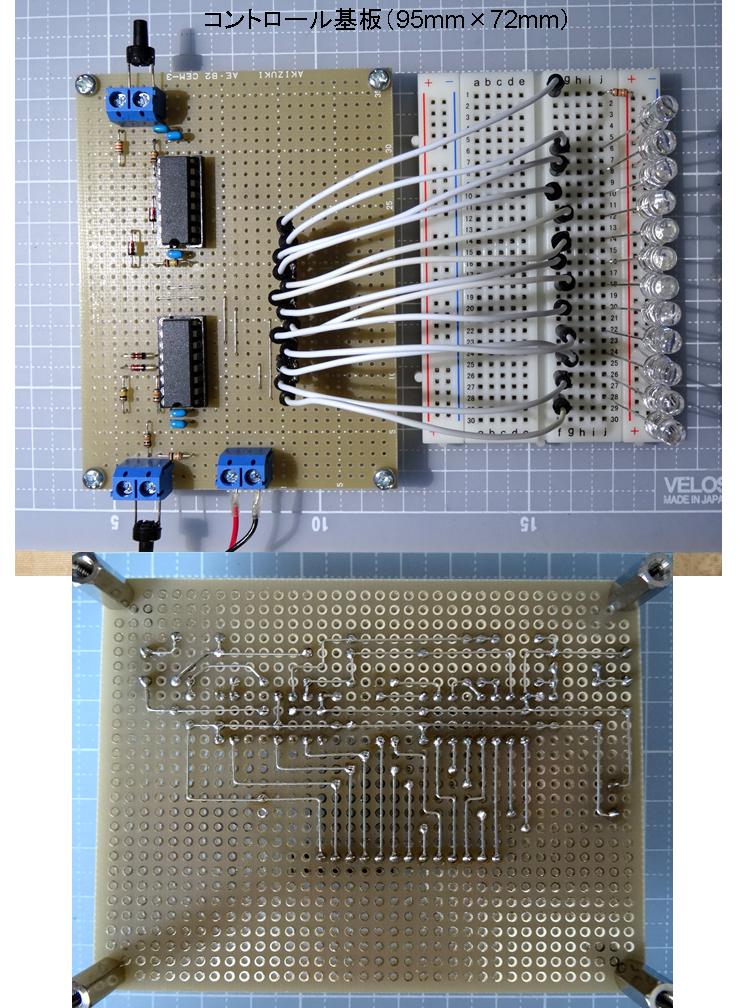

こちらで作ったコントロール基板（修正後）の写真を添付します。

最初、13pinの配線をわざとしない状態で動かしてみましたが、11個目以降が動きませんでした。13pin付近を触っても正常にはならず、11個目と12個目が複数光ったりします。

13pinを配線すると正常動作しました。今回はコントロール回路だけなので基板サイズを95mm×72mmとしました。

さすがに綺麗な配線をみて恥ずかしくなりました。
ハンダの量が少なくて統一されています、配線も真っ直ぐです。

私の為に申し訳けありませんでした。
この基板は勿体無いですね、私のと交換できたら良いですが、、、。

今、織機の綜絖（糸を上下に動かす枠）を実際に動かしてみました。

結果は思わしくありませんでした。
１～６、１へ戻る、７くらいまで行ったと思ったら、１へ戻る、、、、、、。

多分、電源を織機の途中からとったのが原因で、モーターが動くときに、一瞬電圧が下がってリセットがかかってしまうのではと思い直接バッテリーにつないでみたところこの件は解決しました。

完成おめでとうございます。

C-MOSのロジックICを使っていますから電源ノイズにはかなり敏感です。
ロジック系のコントロール基板等は、電源入力部に100-220μ程度の電解コンデンサを配置すると良いかもしれません。
また、対策は極めて正しい方法で、電源に最も近いところで、モータ系とロジック系を分けると良いです。
また、ロジック系の分岐部にダイオードを入れる等も有効です。
この辺りはおまじないとかお札とか、そんなイメージで対策しておくときっと良いと思います。

hiroさん

いろいろと的確なアドバイスを頂きありがとうございます。

＞ロジック系の分岐部にダイオードを入れる等も有効です
分岐部とは具体的にどの辺でしょうか？

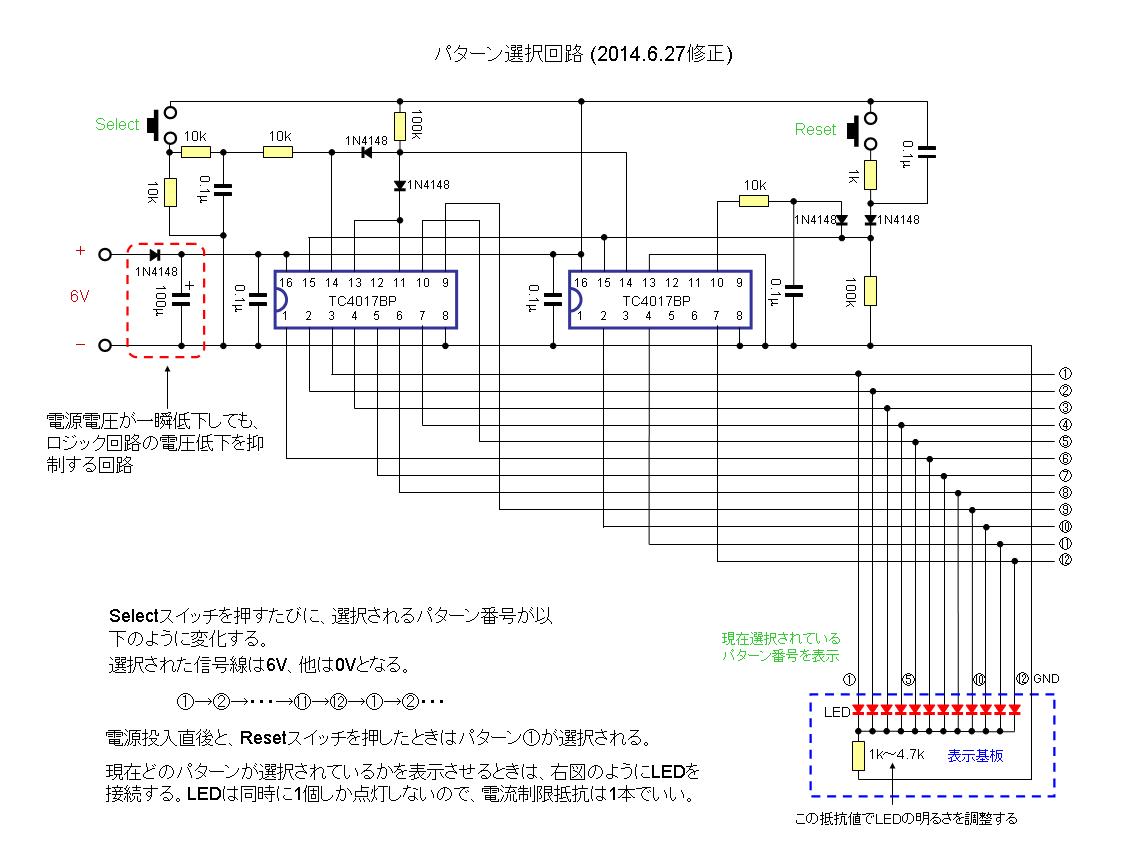

最終的な（motomuraさん仕様の）コントロール基板の回路図を添付します。

hiroさんの「分岐部にダイオードを入れる」というのは、添付回路の赤色の破線で囲った部分のことではないでしょうか。

電源電圧が低下してダイオードのアノード側が6V未満に下がっても、ダイオードのカソード側が約5.3Vに保持されるので、電圧低下の影響をしばらくの間抑制できます。LEDを点灯しているので保持時間（1Vの電圧低下まで許容したとき）は0.02秒くらいです。

inara1さん

早速入れました。

今迄調子が良かったので保険のつもりです。

しばらくは織のほうに専念できます。

inara1さん フォローありがとうございます。
